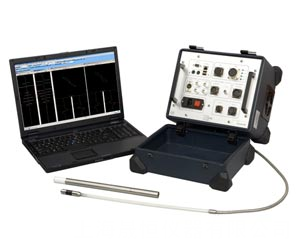

产品名称：	Apollo多通道/多频率涡流系统
产品型号：	Apollo
产品特点：	GE传感与检测科技事业部的Apollo是一种专为检查速度、测量精度，以及操作效率而设计的数字式多通道/多频率涡流系统。Apollo的开发是为了从事要求严格的蒸汽发电机和热交换器检测，可驱动工业标准涡流 (ET)和远场 (RFT)管道探头以及表面扫描阵列。
产品报价：	咨询

Apollo多通道/多频率涡流系统详细资料：

高要求的解决方案

Apollo多通道/多频率涡流系统™的开发是为了对热交换器薄壁管进行严格的检测。它支持工业标准涡流(ET)和远场涡流 (RFT)管道探头以及涡流阵列技术。

fb-apollo-applications

多种应用场合的灵活性

Apollo可在多路复用模式或同步注入模式下工作，满足对公用电力事业、石油化工、纸浆/造纸业、化学加工、空调、制药，以及餐饮业进行涡流管道检测的需求。Apollo多通道/多频率的功能还能提供大量表面解决方案。这些解决方案包括但不限于航空航天机身和发动机检测、汽车挡板、管道和铁丝在线检测，以及任何要求用多探头多频率进行高速检测的应用场合。

app-apollo-heat-exchangers

客户热诚的支持

GE传感与检测科技事业部继续投资于技术和人力，因此通过我们的创新与客户的支持，我们能够解决客户问题。客户投资于Apollo时，不仅接受级的涡流解决方案。还在引进一个完善的支持系统，包括引进具有多年涡流应用经验的人员。

主要特点和优点

100%的数字数据采集确保捕捉全部信号
多可配置1024条通道和256种频率，用于管道检测和阵列应用
支持多路复用模式、同步注入模式，以及上下文开关切换检测模式
频率范围宽，1 Hz ~10 MHz，以及自动增益控制

先进的软件

结合经现场验证的采集和分析软件，Apollo适合于各种检测，从较小的两人操作到要求多台检测仪和多个资料室的工作范围。

fb-apollo-software-2

fb-apollo-software-1

系统：

触发模式	内部、外部，并与编码器和软件同步
采样率	20,000 个样品/秒
以太网速度	10/100Mbps
以太网长度	150m

数据采集:

虚拟帧生成	是
报警发生	是
包含算法	偏移、滤波、管-空气检测、阵列和时间插值*
外部算法	从以太网或 USB®下载*

注入器：

数目	2
输出	8
模式	多路复用、同步，以及上下文开关转换
电压电平	0 - 24 Vpp
电压分辨率	1 v
频率数	256
频率范围	0 Hz - 10 MHz
频率分辨力	0.008 Hz
直接阻抗	5
通过R阻抗	105 ?
大输出电流	1A
检测	电压输出、电流输出、温度

输入/输出：

编码器电平类型	9 (A,B) LVTTL 增量式编码器 A、B 信号 90º 异相, TTL脉冲，或状态信号
数字输入电平模式	8 LVTTL 输入、启用采集、触发
数字输出电平模式宽度脉冲	8 LVTTL 输出、报警、触发可编程（触发模式） H/L 可编程
模拟输入范围带宽	<2 ±10v 20 KHz
模拟输出范围带宽	2 ±10v 20 KHz

涡流接收器：

输入	4
频率（每个输入）	PAL 或 NTSC
通道	128
频率范围分辨力	10 Hz - 10 Mhz 0.009 Hz
增益模式范围分辨力	手动、自动 0 - 40 dB 0.009 dB
A/D 转换器	14位
检测	温度

电源：

电压	100-240 VAC
频率	50 - 60 Hz
电源	30w （仅EC）

大小与重量：

大小	300 mm 宽 x 290 mm 高 x 249 mm 深 (11.8 in 宽 x 11.4 in 高 x 9.8 in 深)
重量	8.7 kg (19.2 lb)

操作环境：

存储温度	-20ºC ~ 70ºC (-4ºF ~ 158ºF)
相对湿度	90%，不冷凝

配置：可提供四通道和八通道配置
